IT之家 5 月 8 日消息，科技媒体 Wccftech 昨日（5 月 7 日）发布博文，报道称为突破 10nm 以下制程微缩瓶颈，与 SK 海力士两大巨头正研发下一代 DRAM 制造工艺，争夺行业主导权。

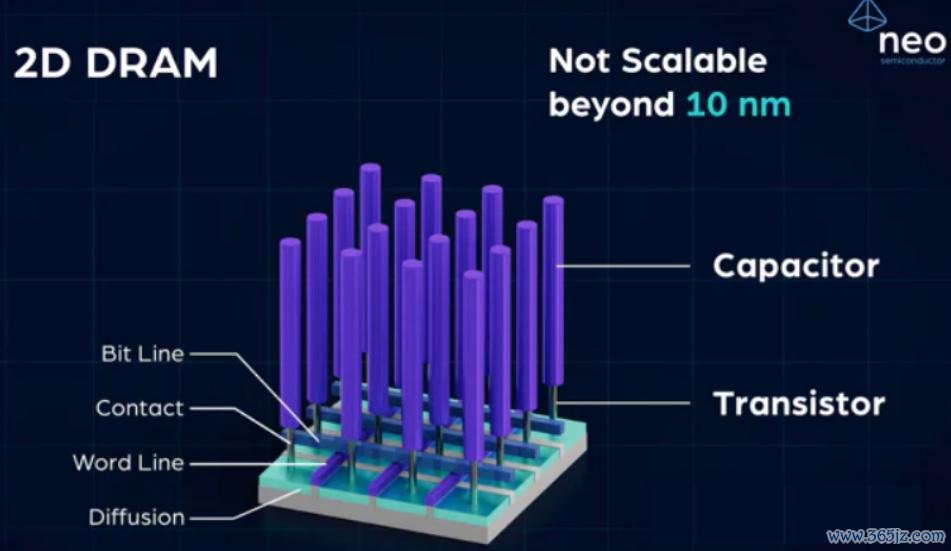

IT之家援引博文介绍，不同于处理器，DRAM 内存芯片必须依靠电容器存储数据。随着制程节点不断缩小（如 10nm 以下的 1c 节点），电容器的尺寸难以继续缩减，晶体管间距缩小也增加了短路风险。

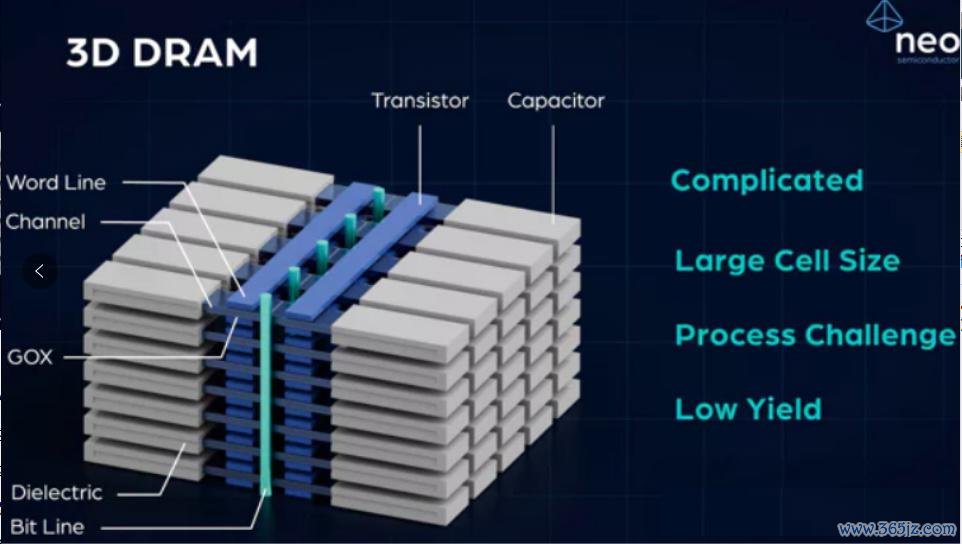

为了让密度进一步提升，行业正转向 3D DRAM，将传统 2D 平面排列的 DRAM 单元改为垂直或立体堆叠架构的内存技术。其原理类似 3D NAND 闪存，通过改变晶体管排列方向（如水平放置）或垂直堆叠，在缩小制程时保持电容器容量。
不过在技术实现方面，三星和 SK 海力士已分化出不同发展路线。

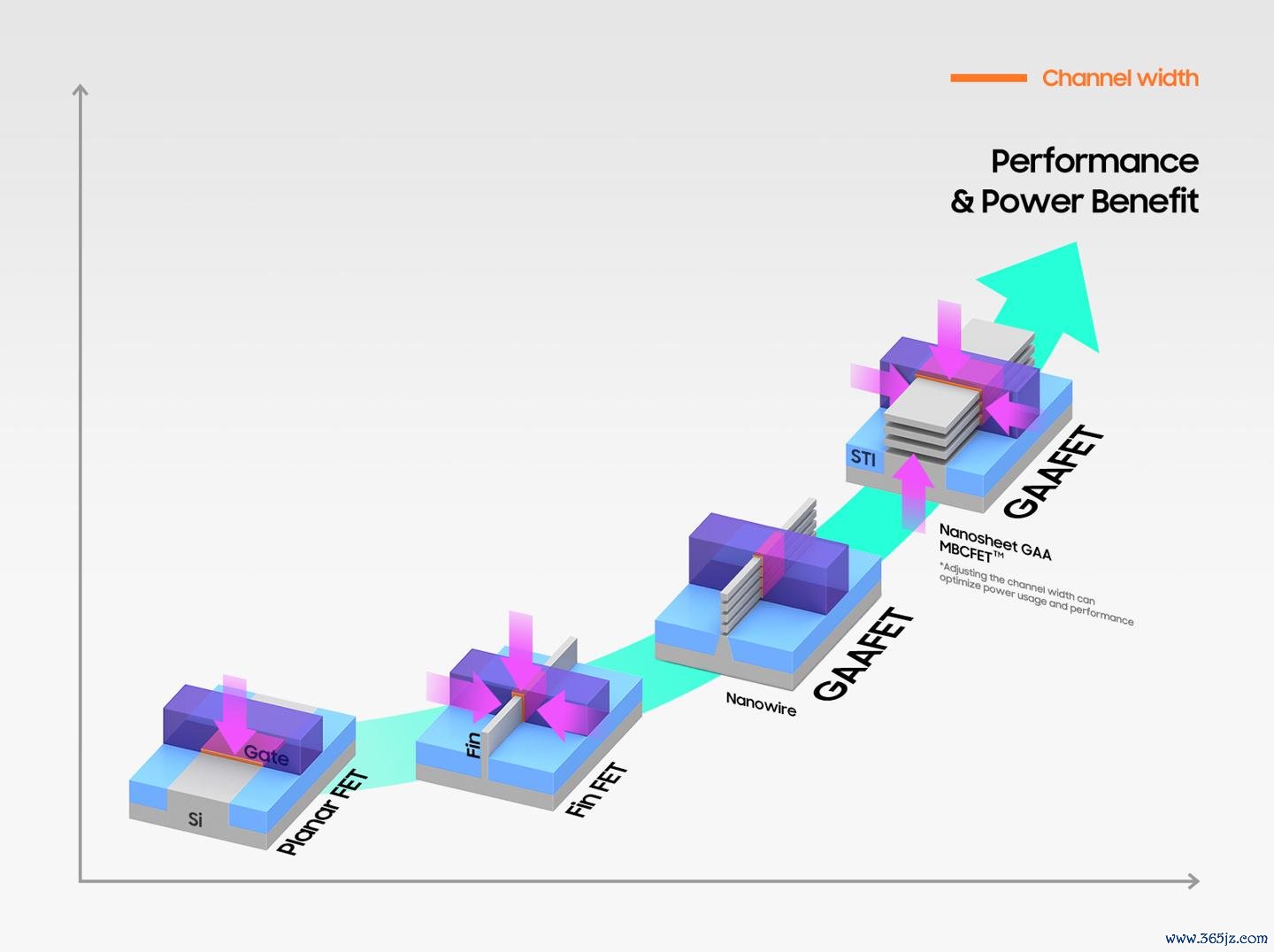

武汉炒股配资三星方面计划推广 GAAFET 工艺。在处理器制造中，GAAFET 通过栅极包裹沟道来提升电流控制力；但在 DRAM 中，三星必须将 GAAFET 晶体管与电容器整合在同一单元内。为此，三星考虑借鉴 NAND 闪存的设计，把负责读写操作的控制电路置于存储阵列下方。

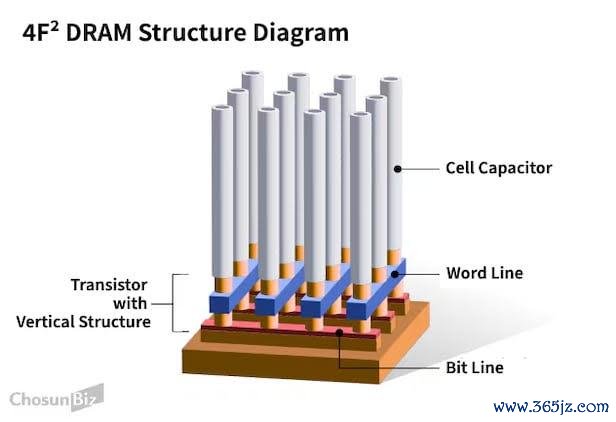

而 SK 海力士选择了 4F2 架构。该方案将晶体管垂直堆叠，同样用栅极材料包裹晶体管，而接收电容数据的组件则置于晶体管柱下方。这种结构与 GAAFET 有相似之处，但空间布局逻辑截然不同。
该媒体指出两大巨头路线分化，核心目标一致：率先实现技术量产，推动自家方案成为下一代 DRAM 的行业标准。谁能率先跑通工艺并提升良率，谁就能在 AI 时代的内存市场占据主导。

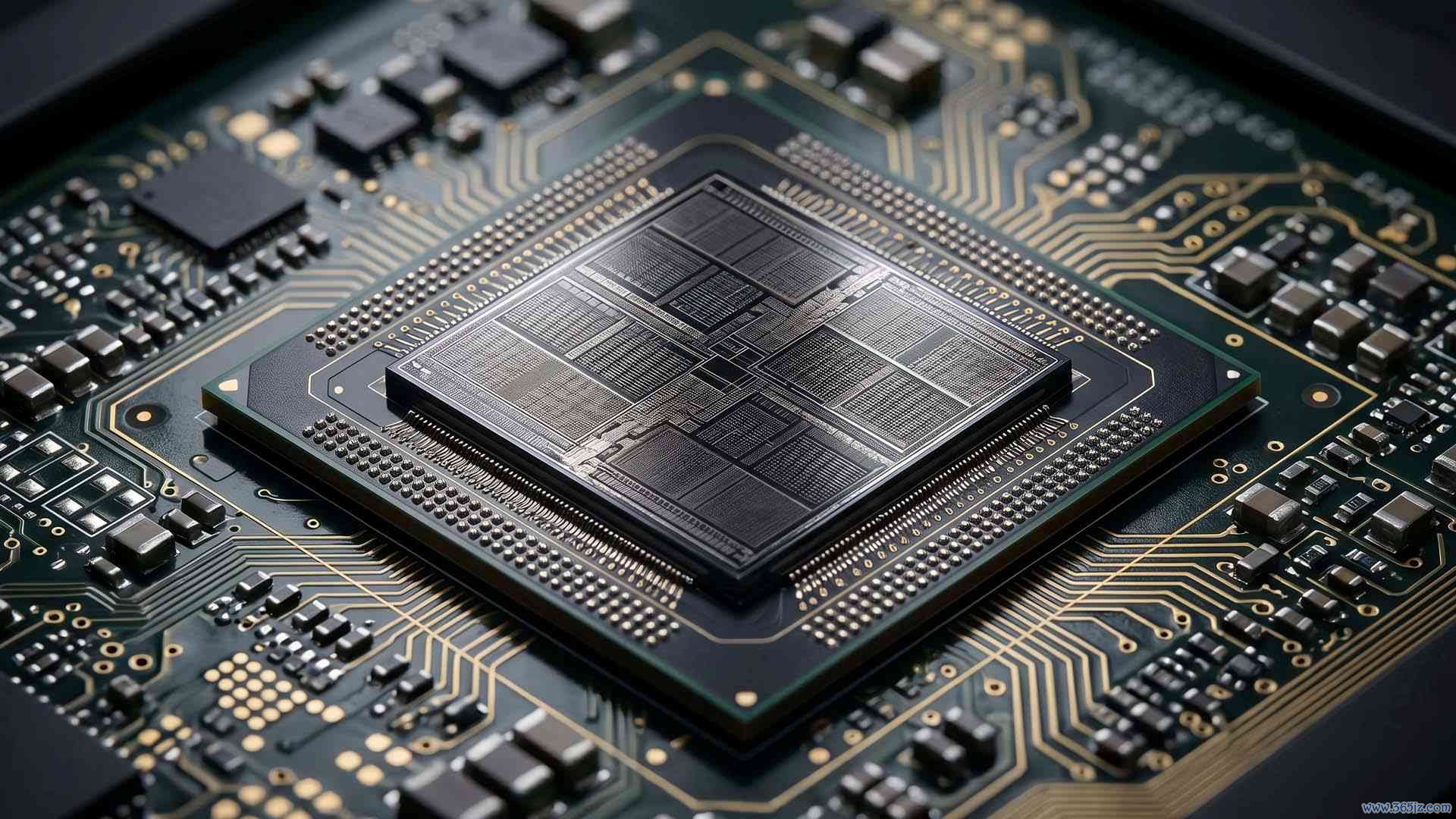

TSMC 2nm 芯片示意图
